Vitrina 38
Elementos de protección y medida.
Aisladores

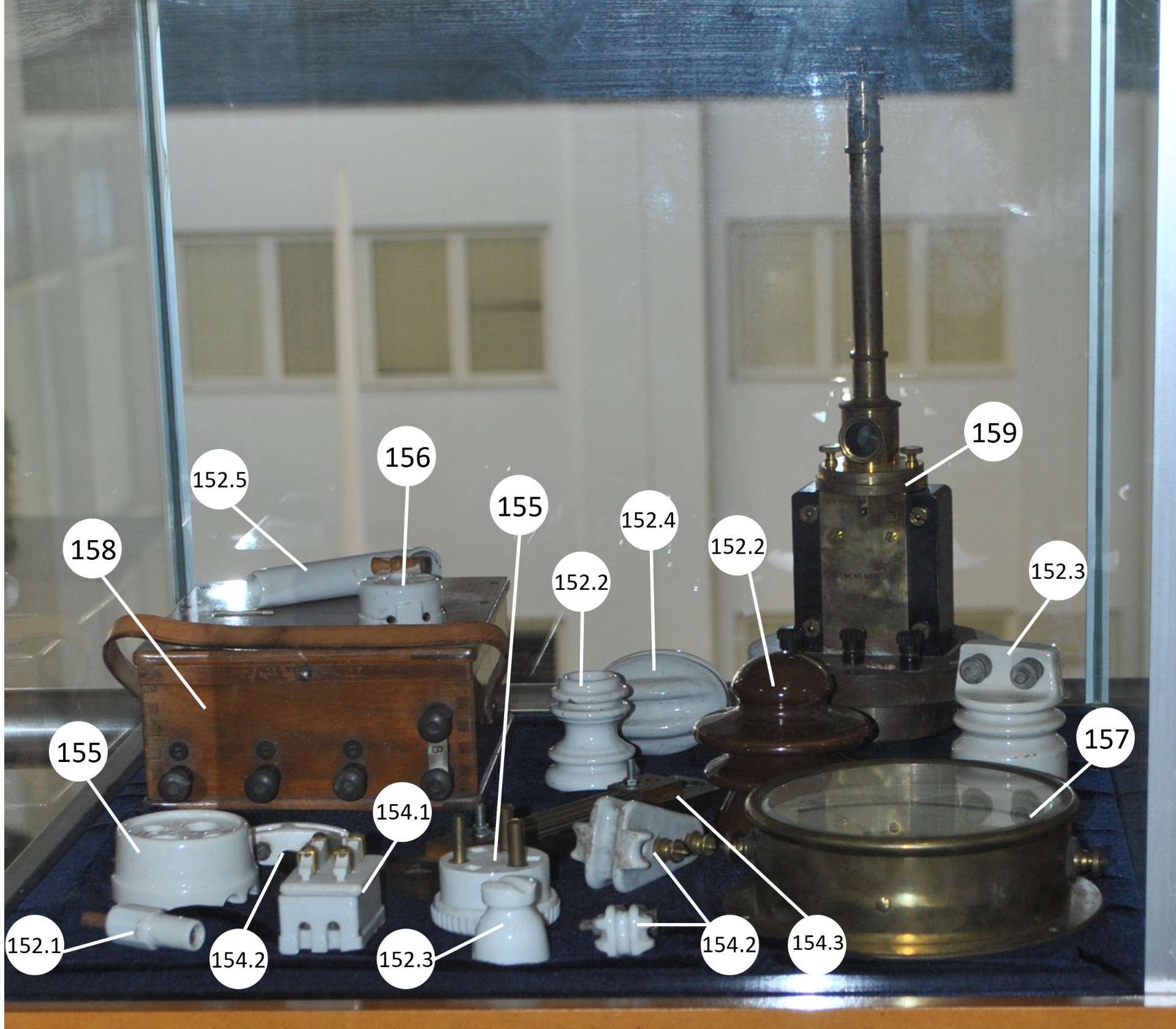

Un aislador es un elemento que permite que el cable que conduce la electricidad, telegrafía o telefonía pase por los postes o torres, pero sin tocarlos. Actualmente suelen ser de vidrio, pero antiguamente eran más usuales los de porcelana. En esta vitrina hay 7 aisladores de porcelana, de diferentes tipos:
- 152.1 → Un aislador de tornillo (se desconoce su función)
- 152.2 → Tres aisladores de torre
- 152.3 → Un aislador de corte
- 152.4 → Un aislador huevo
- 152.5 → Un aislador de codo
152
Elemento desconocido
Elemento negro con resorte. Se desconoce su función.
153
Fusible
Los fusibles son hilos o chapas metálicas que se colocan en partes de instalaciones eléctricas, para que, cuando la corriente supere un cierto valor, la interrumpa fundiéndose. En esta vitrina encontramos 5 fusibles de diferente tipo:
- 154.1 → Un fusible doble en cajita de porcelana
- 154.2 → Tres fusibles aéreos
- 154.3 → Un fusible triple
154
Enchufe
Encontramos en esta vitrina un enchufe macho (o clavija) y el enchufe hembra (toma de corriente). En este caso se trata de un enchufe de 3 clavijas. Serían parte de alguna pieza con cable.
155
Interruptor
Se trata de un interruptor de luz rotativo de porcelana, cuya función es la de abrir o cerrar el paso de la corriente eléctrica.
156
Termómetro
Un termómetro es un instrumento que sirve para medir la temperatura, en este caso analógico con aguja, cuyo funcionamiento mecánico sea seguramente con un tubo Bourdon y un capilar. Se trata de un termómetro de precisión, pues debajo de las marcas hay una pequeña línea de espejo para que no haya duda de la medida al mirarla desde diferentes ángulos.
Marca: Fours TRANCHANT Paris.
157
Elemento desconocido
158
Galvanómetro de espejo
Un galvanómetro es un instrumento de medición de intensidades de circuitos de pequeñas corrientes eléctricas (RAE). Cuando en un galvanómetro se fija un pequeño espejo en lugar de una aguja, se denomina un espejogalvanómetro. Los valores de medición se muestran ya sea mediante la observación directa de una escala colocada a distancia a través de un telescopio de medición, o mediante la desviación de un haz de luz dirigido hacia el espejo hacia una escala distante.
Marca: Siemens & Halske.
159
