Vitrina 12
Elementos eléctricos de protección.
Aisladores

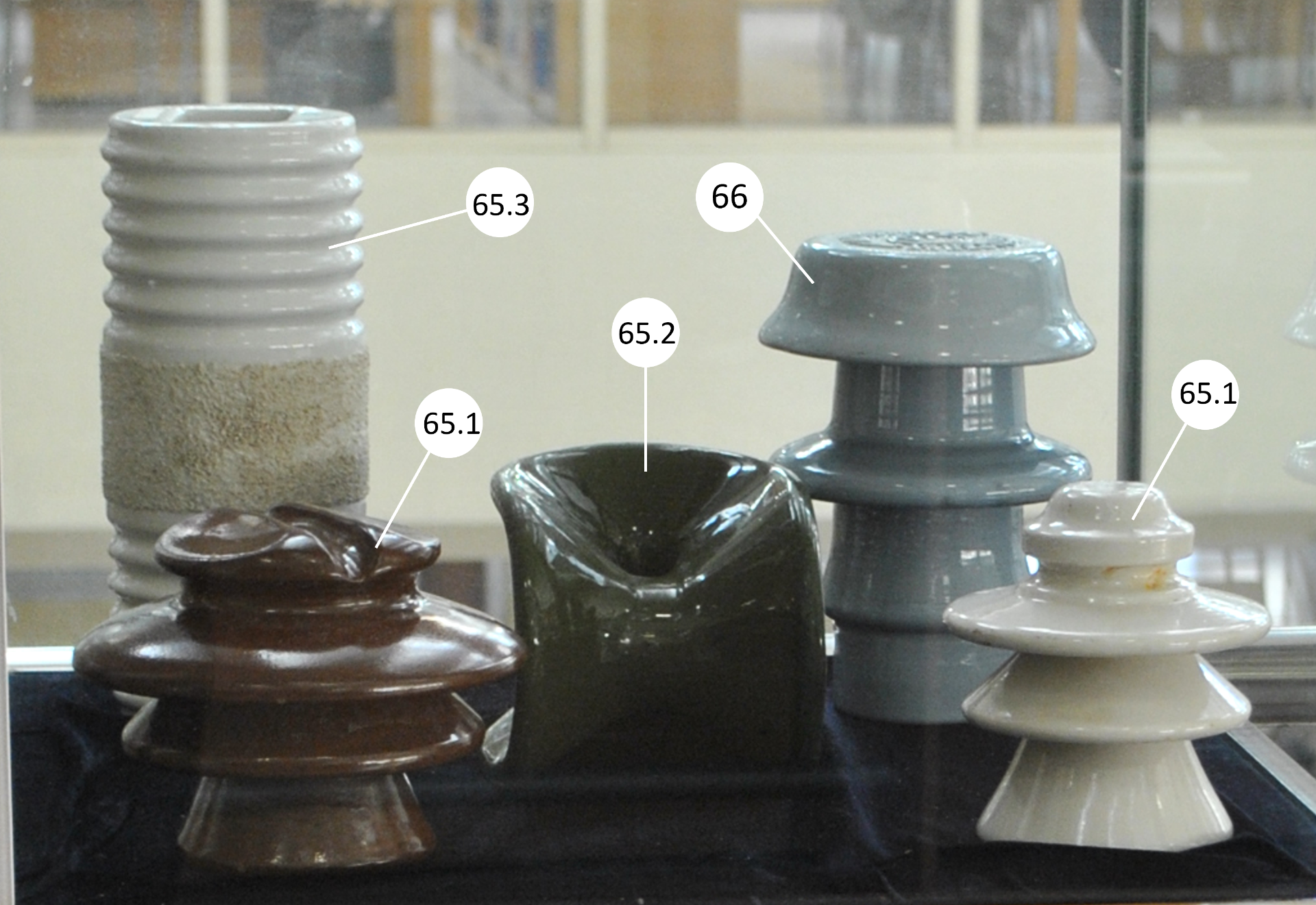

Un aislador es un elemento que permite que el cable que conduce la electricidad, telegrafía o telefonía pase por los postes o torres, pero sin tocarlos. Actualmente suelen ser de vidrio, pero antiguamente eran más usuales los de porcelana. En esta vitrina hay 4 aisladores de diferentes tipos:
- 65.1 → Dos aisladores de torre
- 65.2 → Un aislador de huevo
- 65.3 → Un aislador de subestación
65
Autoválvula
Los pararrayos autoválvula son dispositivos destinados a absorber las sobretensiones producidas por descargas atmosféricas o por maniobras, que descargarían sobre los aisladores, perforando el aislamiento y causando interrupciones, desperfectos en transformadores o generadores. Se ubican en líneas eléctricas y subestaciones entre línea y tierra. La descarga se hace a través de unas resistencias variables con el valor de la tensión.
66
